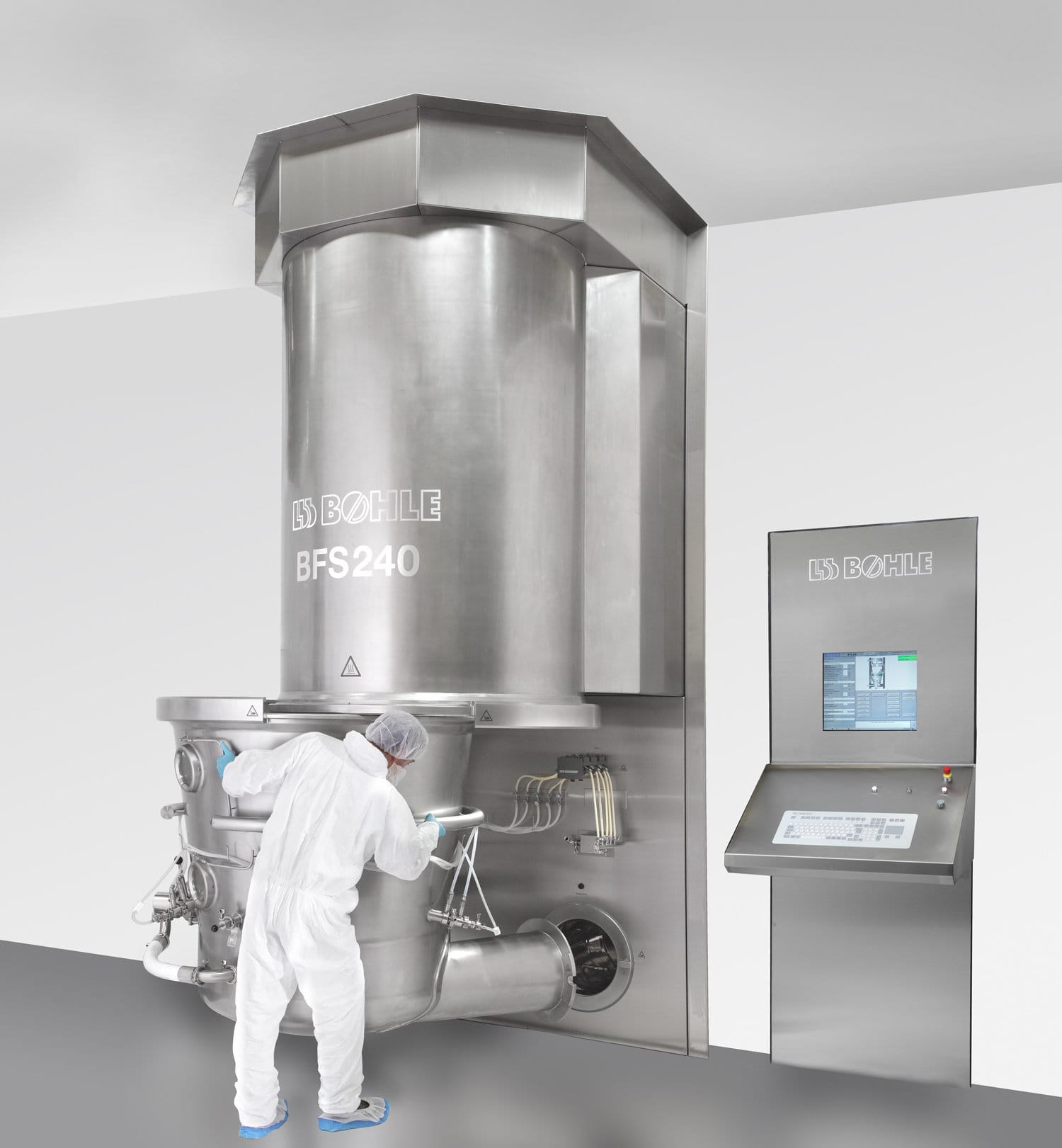

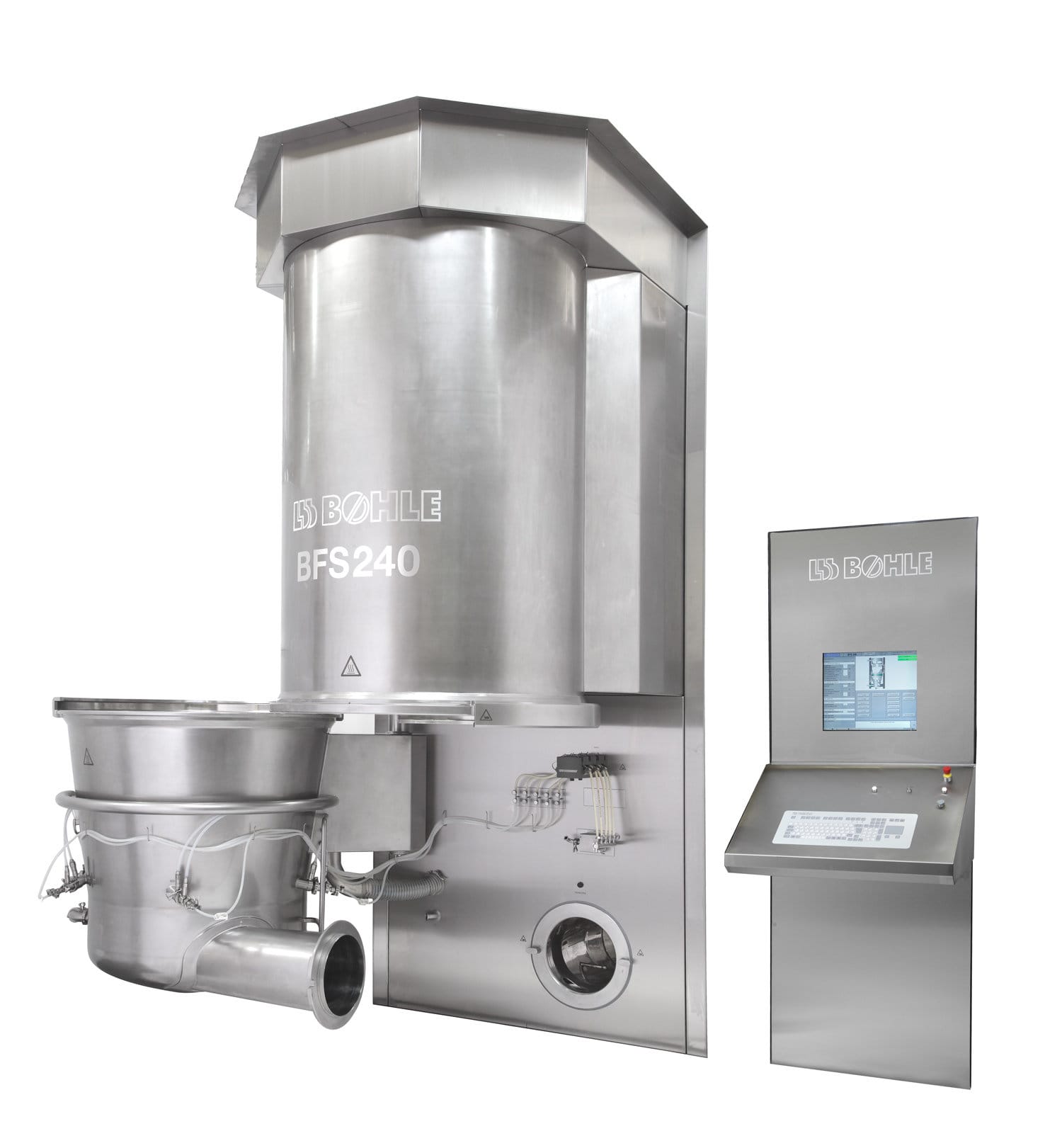

Installation à lit fluidisé pour l'industrie pharmaceutique
Système de lit fluidisé - BFS
Avec le procédé breveté Bohle Uni Cone BUC®, L.B. Bohle améliore la technologie du lit fluidisé. Le fond d'afflux spécialement conçu avec un cône de refoulement assure une fluidisation complète et un revêtement uniforme et sans jumeaux des particules et des pellets.
En savoir plus sur les points forts

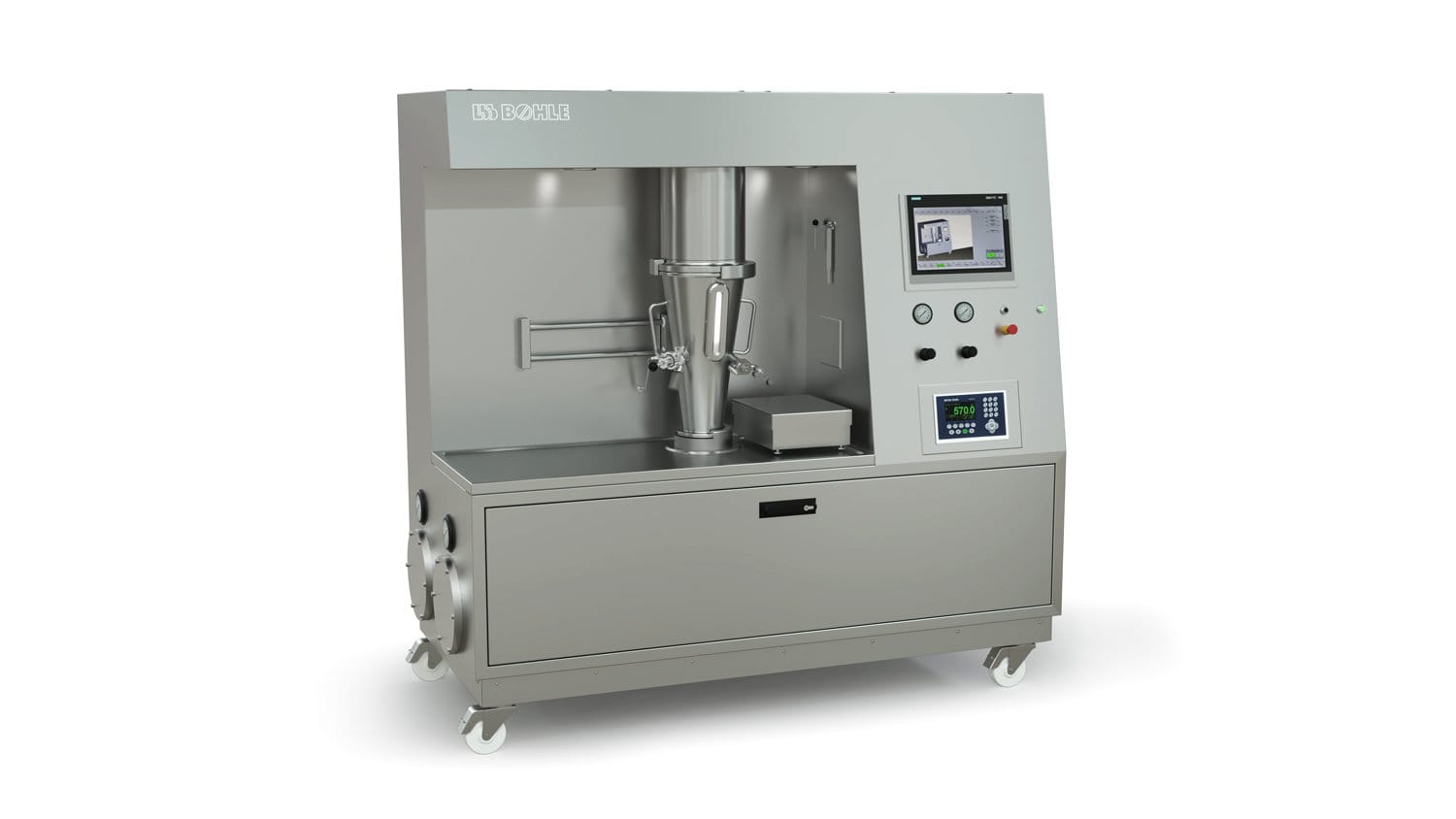

Les installations à lit fluidisé sont utilisées depuis des décennies dans l'industrie pharmaceutique. En ajoutant un liquide de granulation aqueux ou alcoolique, on comprime le mélange de particules primaires de poudre sèche. Le liquide contient alors un solvant volatil qui peut être éliminé par séchage. Pendant longtemps, le procédé de pulvérisation par le haut a dominé les installations à lit fluidisé. Toutefois, les installations équipées de buses de pulvérisation tangentielles ont récemment montré leurs avantages de manière de plus en plus évidente, de sorte que le procédé de pulvérisation par le haut est de plus en plus remplacé. L'offre de granulation en lit fluidisé de L.B. Bohle comprend aussi bien des installations R&D pour les petites quantités de production que des installations pour l'échelle de production.

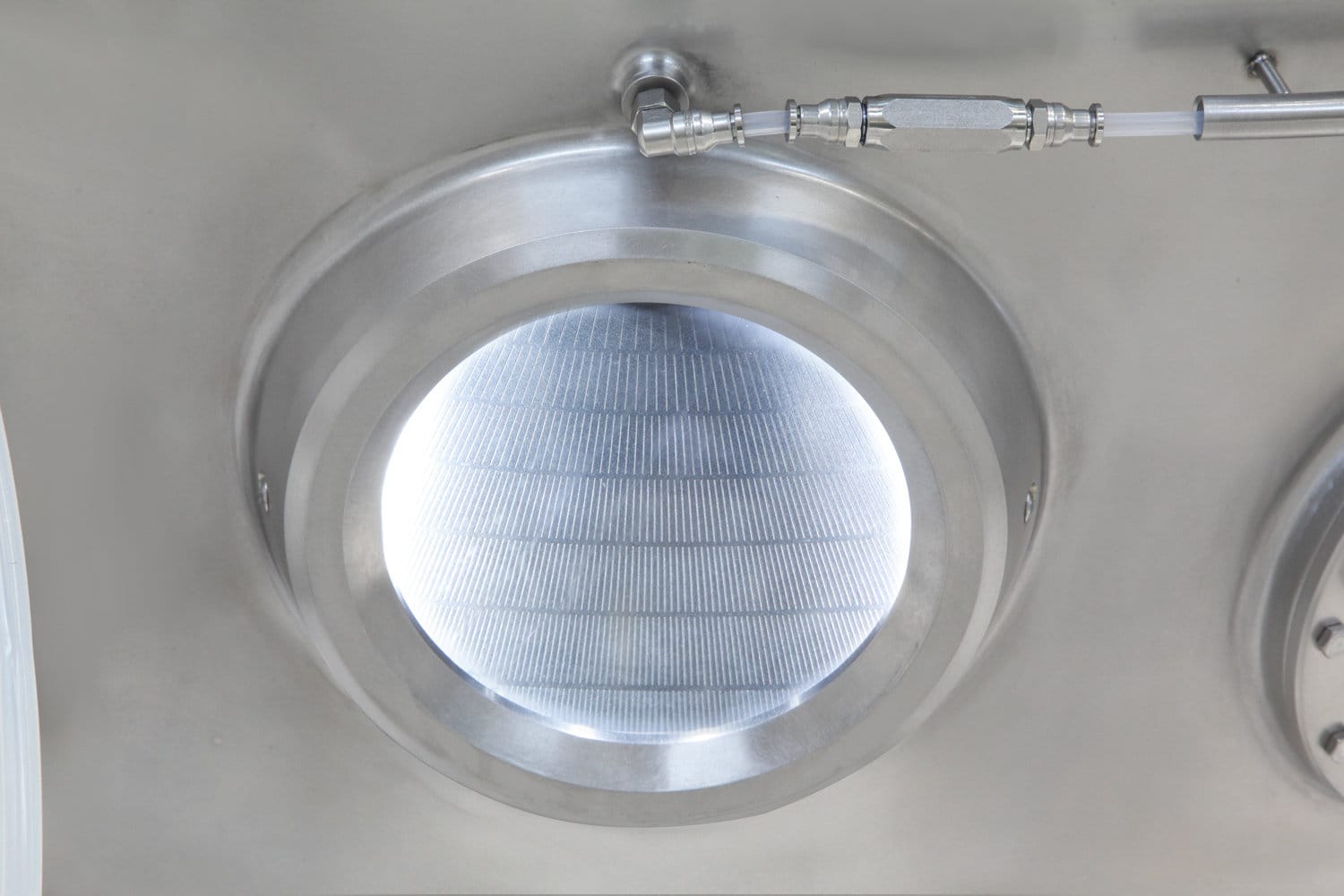

Avec le procédé Bohle Uni Cone BUC®, L.B. Bohle optimise la technologie des procédés à lit fluidisé. Le Bohle Uni Cone BUC® breveté est un fond d'afflux spécialement fendu avec un cône de refoulement de forme conique. Cette construction permet une fluidisation complète des particules. Le mouvement tangentiel des particules garantit une filtration uniforme, par exemple des granulés, sans formation de jumeaux.
Comme les particules ou granulés fluidisés sont déplacés tangentiellement à une hauteur de fluidisation relativement faible, un volume d'expansion élevé n'est pas nécessaire. La hauteur de montage de l'installation est ainsi réduite. Cela permet d'économiser des coûts et de la surface de production.

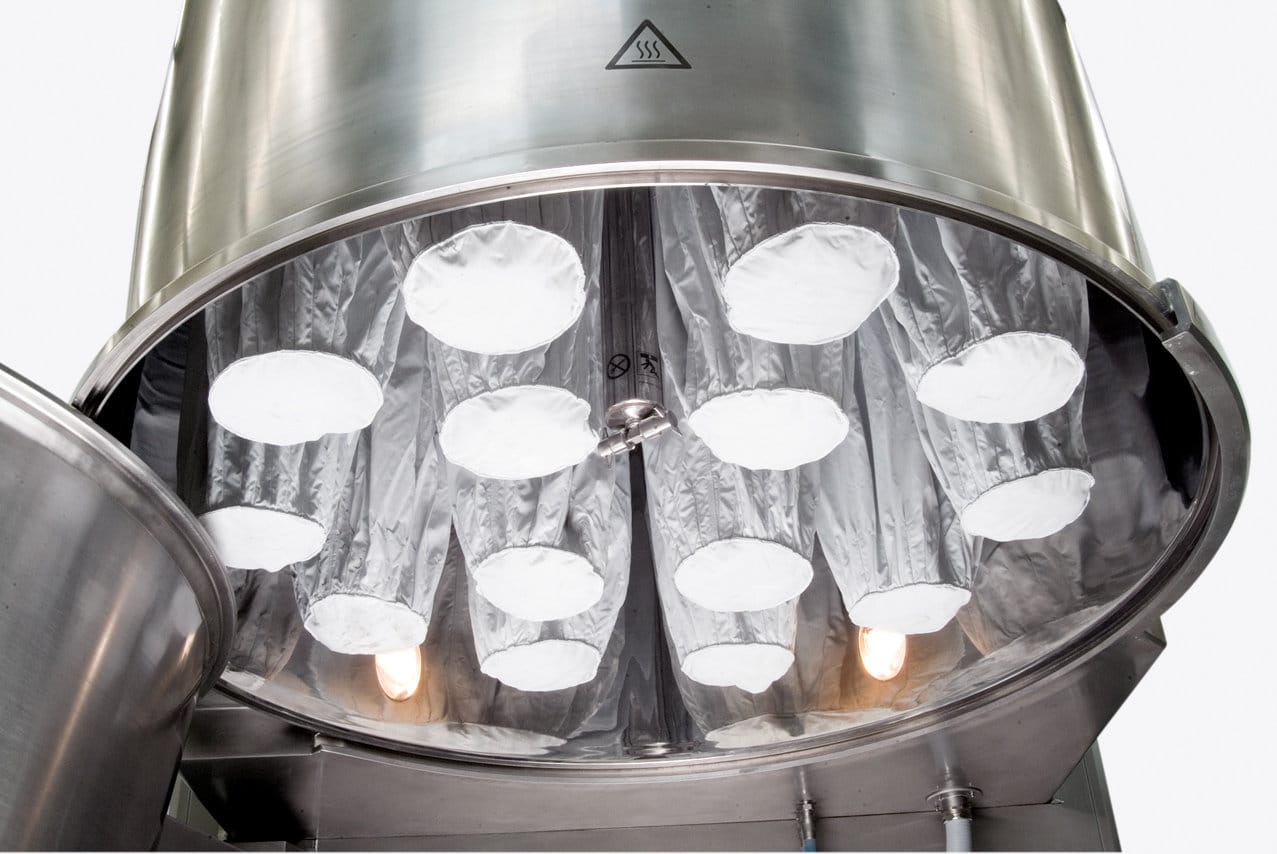

Au moins six éléments filtrants du BFS, qui peuvent être nettoyés séparément, garantissent que le flux d'air à travers le lit de produit n'est pas interrompu.

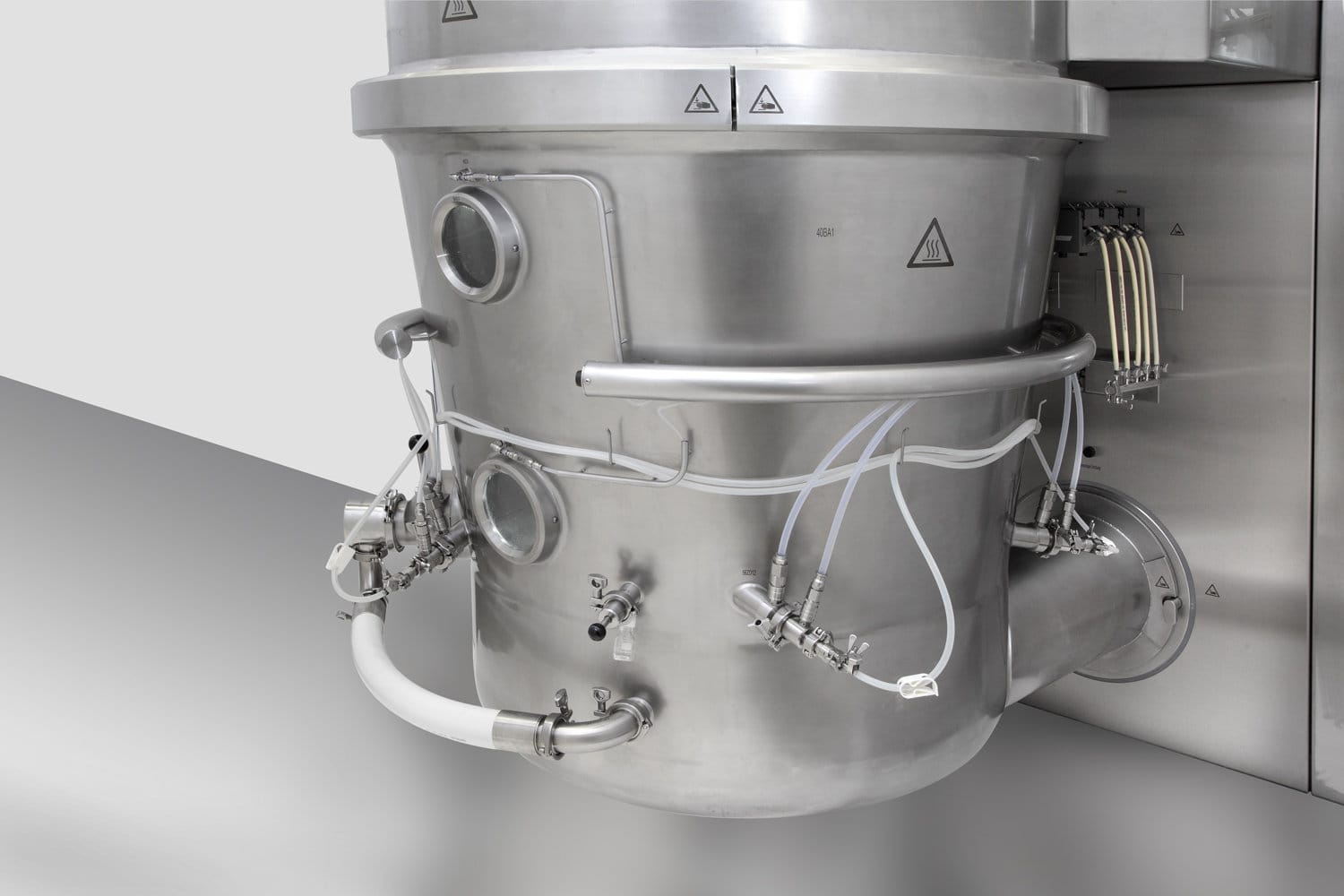

Un autre avantage de la construction tangentielle de L.B. Bohle est que la granulation, l'enrobage et le séchage peuvent être effectués dans une seule installation sans modification.
Pour le processus de séchage, l'installation à lit fluidisé BFS peut être équipée d'un système de mesure de l'humidité en ligne utilisant la technologie NIR (similaire à l'analyse infrarouge). Ainsi, une détermination précise et reproductible de l'humidité actuelle pendant le processus de granulation et de séchage est garantie.
Installation à lit fluidisé BFS - Les avantages
-
Fluidification complète des particules
-
Filmage uniforme, pas de jumeaux
-
Intégration de PAT, NIR et WIP
-
Nettoyage du filtre breveté - diffuseur breveté
-
Abaissement du filtre à commande électrique
-
Retrait facile du fond d'affluence
-
Faible hauteur d'installation, utilisation plus efficace de l'espace
-
Résistance aux chocs de pression jusqu'à 12 bars - condition optimale pour les applications de confinement
| Série | Nombre de sacs filtrants pour produits | Hauteur du lit fluidisé [mm] | Nombre de buses (spray tangentiel) | Contrôle |
|---|---|---|---|---|
| BFS 30 | 4 | vers 1980 | 1 | Commandé par PLC, commande par écran tactile |
| BFS 60 | 6 | environ 2930 | 2 | Commandé par PLC, commande par écran tactile |
| BFS 180 | 6 | environ 3600 | 3 | Commandé par PLC, commande par écran tactile |
| BFS 240 | 8 | environ 3920 | 4 | Commandé par PLC, commande par écran tactile |
| BFS 360 | 12 | environ 4570 | 5 | Commandé par PLC, commande par écran tactile |
| BFS 480 | 10 | environ 4990 | 6 | Commandé par PLC, commande par écran tactile |
Les installations à lit fluidisé sont un standard établi dans la production pharmaceutique depuis plus de 50 ans. Le livre blanc présente la technologie Bohle Fluid Bed Systems (BFS), qui permet des processus efficaces de séchage, de granulation et d'enrobage en un seul système. Grâce à des temps de changement de produit courts, une grande évolutivité, un enrobage uniforme des particules et une agglomération minimisée, les installations BFS offrent une solution hautement flexible et économe en ressources à l'échelle du laboratoire et de la production.
Qu'est-ce qui rend l'installation à lit fluidisé BFS de L.B. Bohle si particulière ?
L'installation BFS utilise la technologie brevetée Bohle Uni Cone BUC® qui permet une fluidisation complète des particules grâce à un fond d'écoulement fendu et un cône de refoulement. Cela assure un filage uniforme sans formation de jumeaux et rend superflues les transformations entre le séchage, la granulation et l'enrobage.
Quels sont les avantages de la technologie de pulvérisation tangentielle par rapport aux systèmes classiques de pulvérisation par le haut ?
Les systèmes tangentiels nécessitent moins de hauteur de fluidisation et de volume d'expansion, ce qui réduit la hauteur d'installation et l'encombrement de l'équipement. Cela permet d'économiser de la surface de production et des coûts, tout en offrant un traitement des particules plus efficace et plus régulier.
Comment la sécurité des processus et la qualité sont-elles assurées dans l'installation à lit fluidisé BFS ?
L'installation est équipée d'un système de mesure de l'humidité NIR pour une surveillance précise de l'humidité. Des éléments filtrants nettoyés séparément évitent les interruptions du flux d'air, tandis que la construction résistante aux chocs de pression jusqu'à 12 bars offre des conditions optimales pour les applications de confinement.
Quels sont les avantages pratiques de l'OFS au quotidien ?
Grâce à l'abaissement électrique du filtre, à l'enlèvement facile du fond d'arrivée d'air et au système WIP intégré, l'installation est particulièrement facile à entretenir et à nettoyer. La construction compacte et peu encombrante ainsi que la facilité d'utilisation assurent en outre une manipulation confortable et sûre.
